纸材包装结构设计与制作
一、纸盒包装容器概述
各式各样的纸包装在生活中处处可见，它们吸引着人们的视线，甚至主导着人们的购买欲望。在众多的包装材料中，纸与纸板作为包装材料不仅有着悠久的历史，而且占有相当大的比重。由于纸的材质较轻，便于运输、携带、印刷，成本低廉且环保，所以受到人们的普遍欢迎。我国纸包装大约始于唐代，当时纸包装已在产品包装中得到了普遍使用，比如茶叶、药材、食品等。如今，纸材包装仍然是包装行业中应用最为广泛的一种材料，它加工方便、成本低廉，适合大批量机械化生产，而且成型性和折叠性好，材料本身也适合于精美印刷。纸材料之所以有如此大的发展潜力，是因为它有着其他材料无法比拟的性能，例如便于废弃与再生的性能、印刷加工性能、耐积重性能、遮光保护性能，以及良好的生产性能和复合加工性能。1.纸盒的分类
(1)按纸盒的材料分类。

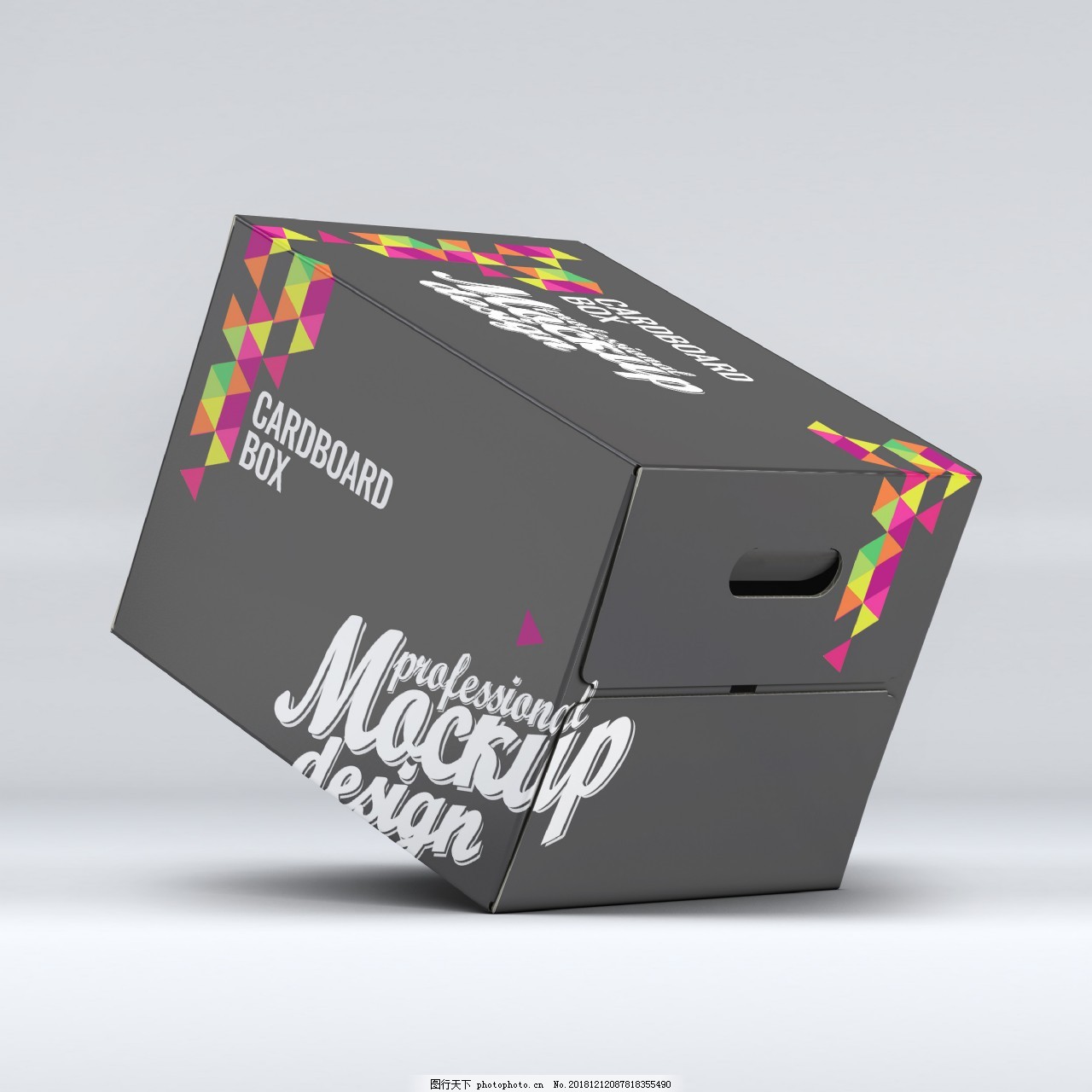

根据材料，纸盒分为瓦楞纸盒、白板纸盒、卡板纸盒、茶板纸盒等。瓦楞纸盒是用瓦楞原纸板制成的纸盒，它比般的纸盒强度大， 坚固且抗挤压能力较强，在一些场合可代替木盒包装。
(2)按纸盒的形状分类。

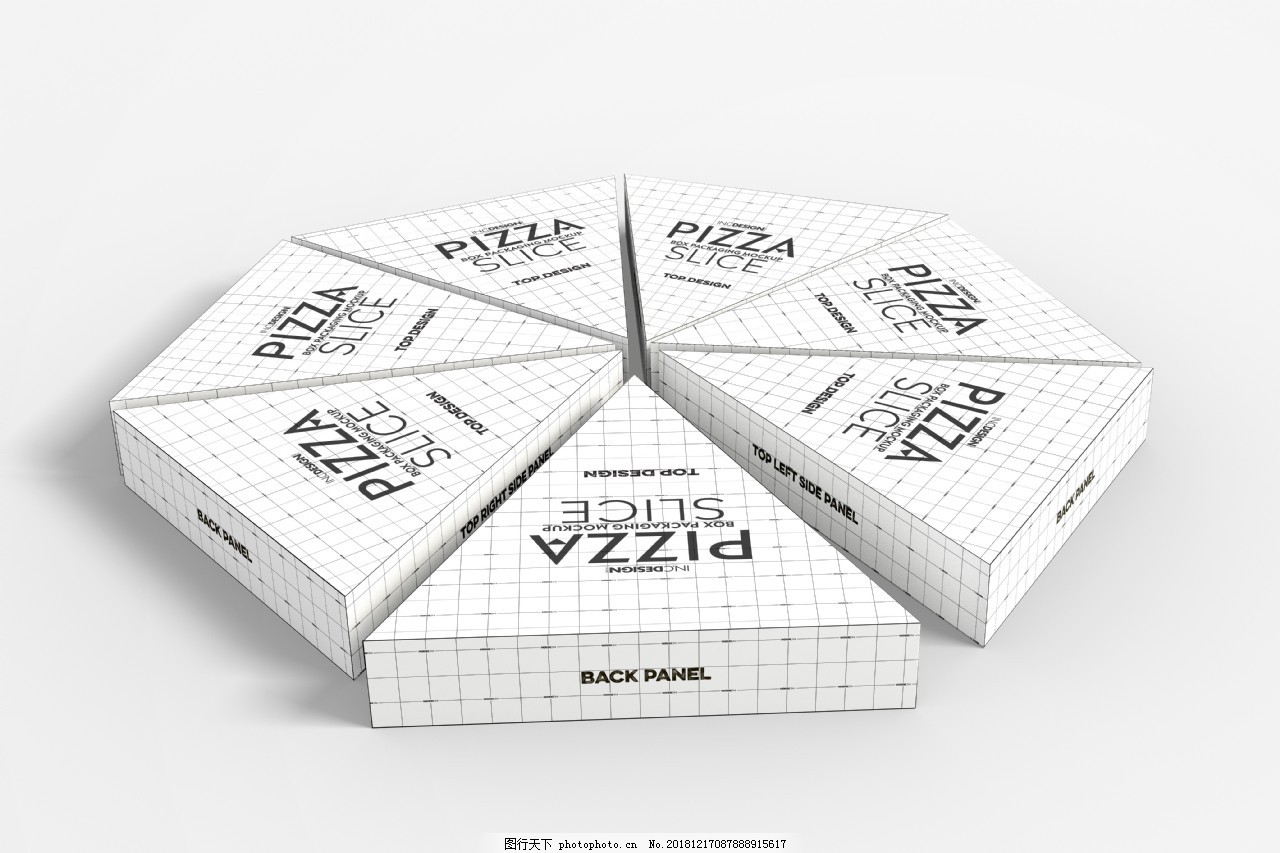

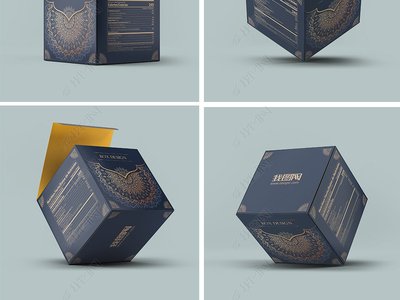

根据形状，纸盒分为方形盒，三角形盒、棱形盒、屋脊形盒、梯形盒及各种异型盒，如图2-19、图2- -20所示。
(3)按纸盒的结构分类。
根据结构，纸盒分为折叠盒、组合盒、固定盒等。
2.纸盒的选材
1 )纸盒的选材要点
纸盒包装主要用作销售包装，所以很多内层直接与内装物品相接触，这就要求纸盒内部平滑。同时在产品销售过程中，纸盒包装还起到传递信息、保护产品的作用，其表面色彩和文字要设计醒目、稳定，外表要光滑平整，一且表面有灰尘，即可方便除去，
纸容器的主要纸板材料多为符合国际规格的长纤维纸板，该类纸板为硫酸漂白纸板，横向延伸率高于3%，含碳量应小于1%，纸质材料本身具有高强度的结合力。作为设计选材应考虑以下几点。
(1 )强度是否满足运输与陈列的要求。
(2)是否有利于提高产品的附加值。
(3)材料价格是否与产品价格相适应。
(4)包装废弃物是否便于处理与回收及再次加工。
(5)机械加工的适应性是否良好。
(6)人厂进货加工前的检验也必不可少。
(7)最后还要做加工后(纸盒半成品或部分成品)的检验。
在纸盒设计及生产部门，根据具体情况确定不同方案，在其众多的相关因素中，考虑关键因素。作为纸盒供应商，考虑的重点问题是价格;纸盒制造厂方面重点考虑的是制造成本和可操作性;设计部门要考虑的因素会多-些，包括功能问题、成本与加工工艺问题等。值得注意的是，在选材中，有时可能所选的材料各方面性能和要求都能满足，而仅有某一方面指标难以实现，所以在实际包装的合理选材时应从如下几个方面考虑。
( 1)加工要求和加工设备条件。
(2)消费心理及市场需求的特点。
(3)国家环保要求。
(4)价格与满足保护功能相适宜的要求。
(5)新的技术、新的市场动态和潮流。
(6)经营者和用户的特殊要求。2)纸盒的选材要求
纸盒包装所用纸板材料，应满足的基础特性包括:定量、厚度、水分、强度、表面色度、外观、表面加工性( 如印刷、涂层)等;应满足的加工特性包括:印刷作业性能、印刷适应性、制盒工艺性等，另外还有使用性能，如易于填充物料，易于成型、流通及回收管理。
3.纸盒的设计
纸盒包装结构因纸板的易加工和柔软(半刚性)等特性，使得其结构形式千变万化，特别是对礼品包装盒、工艺品包装盒、食品包装盒、玩具包装盒等结构的设计，其结构形式不断推陈出新，可以说是千姿百态。
1 )纸盒结构设计的依据
( 1 )内装产品特性。
内装产品是通常所说的商品。它们的特性主要包括化学特性、物理特性、生物特性等。在纸盒结构设计时首先就应考虑上述特性。这样可以根据产品的特性，选择最佳盒型结构。
(2)内装产品形态。
内装产品形态是指产品在一-般环境 下表现出来的外形结构，常见的有固体、液体和气体三种形态。固体形态又可以分为成型、颗粒、粉状等形态，这也是纸盒结构设计时的重要依据。
(3)内装产品的性能和造型结构。内装产品的性能是指内装产品功能性特征，内装产品造型结构是指其本身所具有的或内包装所具有的结构特征。在进行纸盒结构设计时，应注意包装空间利用率和稳定性能，所以一股纸盒横断面多为方形或圆形，同时立柱盒的下部均大于上部，而且底部均为平面，这有利于对产品的保护。
(4)产品的运输条件。
产品的运输条件主要指运输距离与运输工具，如长途、短途，水运、陆运、空运，依据不同的运输条件选择不同的包装强度。
(5)其他依据。果以防伪与保护功能为依据，就应尽可能选用固定式纸盒及黏结结构。
2)纸盒结构设计的要求
纸盒结构设计应满足以下要求:方便性、保护性、可变性、科学性与合理性。结构设计必须考虑制造的方便和可能性，尽可能使其加工、使用和包装操作方式简单，尽可能地降低其材料成本与加工成本。3)纸盒结构的尺寸设计
设计纸盒通常根据所装产品的结构、尺寸确定纸盒的内径尺寸，同时了解和分析所装产品的特性，还要考虑盒内是否需有内衬等情况，然后才能确定纸盒尺寸。4)纸盒结构设计图例
纸盒结构设计图例，
5)纸盒结构设计的一般步骤
(1)核实产品。核实产品的尺寸、形态，空间局限、流通范围、包装方式、总体方案定位等。
(2)测绘。确定包装的空间范围。
除上述依据外，还可根据具体条件来确定纸盒结构与造型。如果以运输方便为依据，就应尽可能考虑使用折叠纸盒
(3)制图。绘制草图与施工图，包括内外立体效果图、整体造型图、各种展开图等。
(4)制作模型。
(5)验证改进。
(6)定型施工。
4.纸材包装尺寸与绘图惯例
(1)尺寸量度惯例。
一-般来说，纸盒的尺寸量度应该按照长度、宽度和深度的顺序进行表述。长度、宽度和深度应按下列方式测量。①测量纸材包装的长度和宽度即测量纸包装容器底而积的长边尺寸和短边尺寸。②测量纸材包装的深度即测量纸包装容器从盖到底的垂直尺寸。
(2)绘图惯例。
一般纸盒还展开图印刷向上， 注明长度、宽度、深度和纹理方向等特定的基本面板或尺寸关系。例如，在褶翼插合纸盒中，防尘器的长度默认为封闭面板和褶翼的组合宽度的半。当然，这只是一一般的惯例，并不作为唯一或优先的选择。
二、折叠纸盒结构设计
折叠纸盒结构设计从折叠纸盒包装的设计与开发、折登纸盒结构设计的基本原理，折叠纸盒的功能性结构设计三个部分进行讲述。
1,折叠纸盒包装的设计与开发
析叠纸盒是应用范围最广，结构变化最多的一种销售包装容器，其既要区别于硬纸板箱和瓦物纸箱
